Vnitřní RF Splitter

Dostupné jsou 2 až 8 způsobů
Návrh obousměrného přenosu
Proti hrotům a nasycení feritem
Kruhové zasunovací kolíky

Odeslat dotaz

Představení produktu

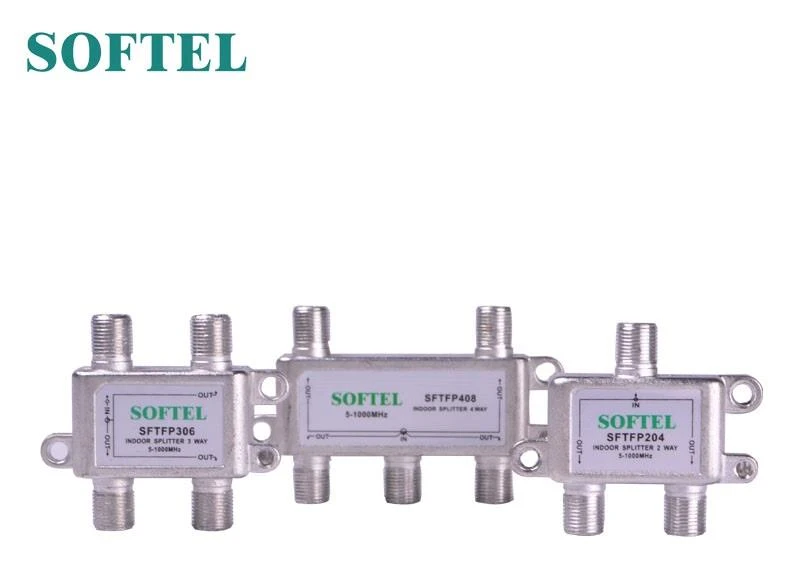

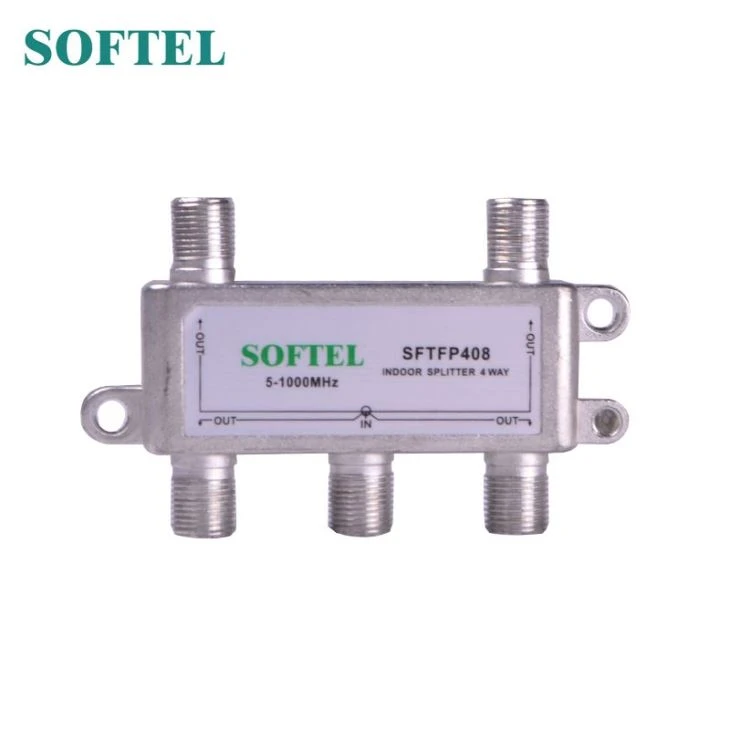

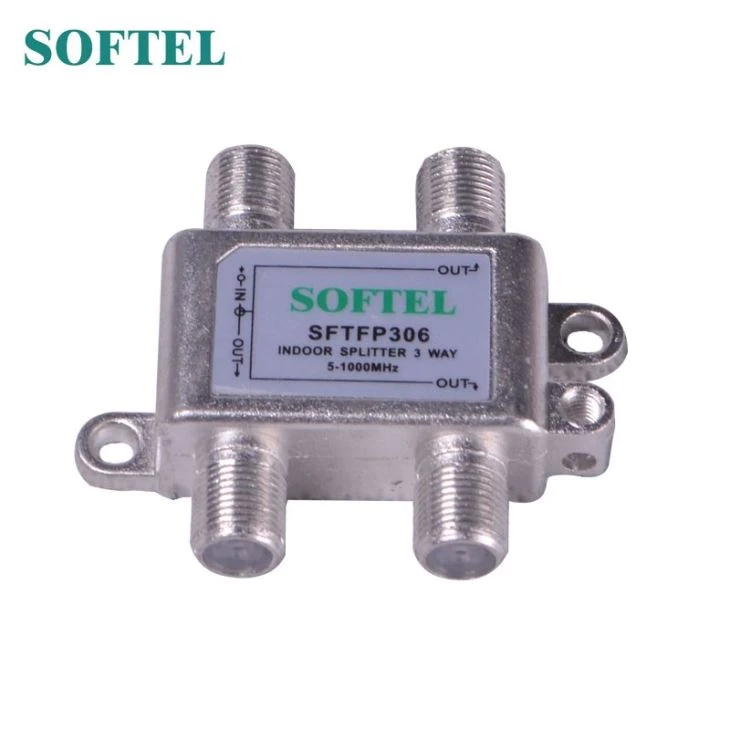

Vnitřní RF Splitter je splitter / dělič, který rozděluje signál z napájecího kabelu na dva a více výstupních signálů.

Funkce

Dostupné jsou 2 až 8 způsobů

Návrh obousměrného přenosu

Proti hrotům a nasycení feritem

Kruhové zasunovací kolíky

Odlévání tlakové slitiny zinku se povrchovou úpravou poniklovanou

Povrchová úprava nástřikem, antioxidace a žádné vyblednutí barev

aplikace

Satelitní CATV, HFC

Technický parametr

Položka	2-cestný rozbočovač	Třícestný štípač	Třícestný štípač	Čtyřcestný štípač	6-cestný rozbočovač	8-cestný rozbočovač
Ztráta vložení	-dB (Max)
5 MHz - 47 MHz	3.5	3.5 / 6.9	5.8	6.9	9.3	10.3
48MHz - 450MHz	3.9	3.9 / 7.3	6.2	7.3	9.6	11,0
451 MHz - 750 MHz	3.9	3,9 / 7,5	6.5	7.5	9.9	11.5
751 MHz - 1 000 MHz	4.1	4,0 / 8,0	7,0	8,0	11,0	12.5
Ztráta izolace	-dB (min.)
5 MHz - 47 MHz	22	25	25	25	25	25
48MHz - 450MHz	26	24	25	24	24	24
451 MHz - 750 MHz	22	23	24	23	22	22
751 MHz - 1 000 MHz	22	21	22	21	21	21
Ztráta výnosů (IN / OUT)	-dB (min.)
5 MHz - 47 MHz	20	18	18	18	18	18
48MHz - 450MHz	22	21	21	20	22	22
451 MHz - 750 MHz	20	21	21	20	20	20
751 MHz - 1 000 MHz	20	18	18	18	18	18
Obecná informace
Impedance	75 Ohmů
Stínění RFI	- 120 dB
Intermodulace	lepší než -45dBmV
Testovací prostředí: Teplota místnosti: + 20 ℃
Další požadavek:
1. Plastová vložka musí být v bílé barvě.
2. Čepice portu F musí být v jasné bílé barvě
3. Uzemňovací šroub 4 x 12 mm v zelené, 1/4 hex, otevřená plochá drážka, philips.
4. Upevňovací šroub musí být 4 x 18 mm v plechu, 1/4 hex, otevřená plochá drážka, Philips.
5. Pouzdro musí být jasně pocínováno
6. Vlákna F-PORT používají 3/8 "-32 UNEF-2B.
7.500 mA proud přechází z In na jeden z Out portů.
