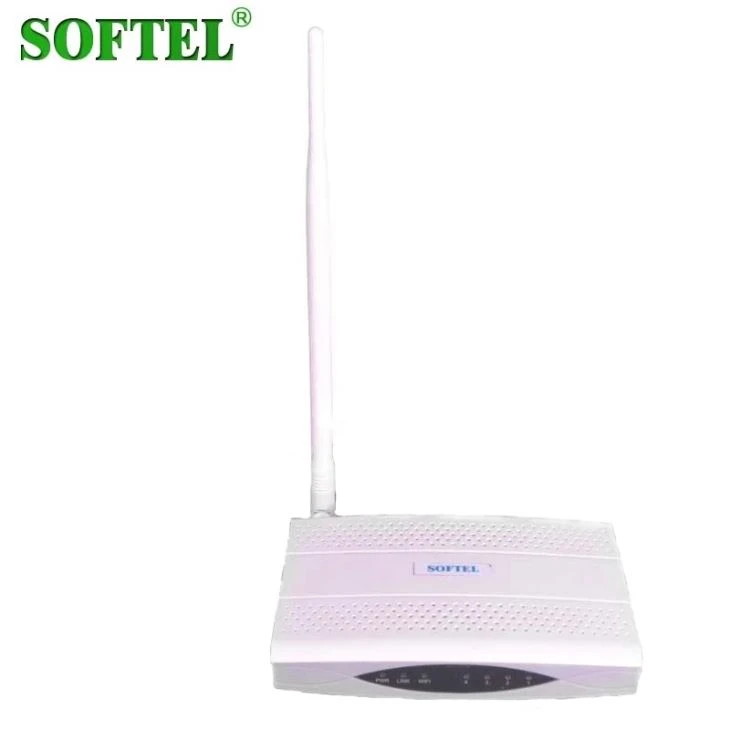

Ethernet Over Coax Slave Unit
Koncové zařízení EOS-402-W se používá ke konstrukci dvouvrstvého přenosového kanálu Ethernet v kabelové síti CATV. Vysílejte a přijímejte signály Ethernet pomocí koaxiálního kabelu CATV, aniž by to ovlivnilo stávající signály CATV.
EOS-402-W koaxiální kabelový širokopásmový přístupový terminál přijímá průmyslově uznávané řešení HomePlug AV AR7411. Spojte se s podřízeným zařízením pomocí koaxiálního portu WAN. Místní poskytují čtyři 100M plně duplexní ethernetové rozhraní, mohou se současně připojit k počítači, digitálnímu televiznímu set-top boxu, IP telefonům atd. Poskytují funkci bezdrátového WIFI 11N routeru, používají bezdrátový WIFI přístup k internetu. Tato jednotka Ethernet přes Coax Slave podporuje dva SSID podle potřeby. Jeden pro údržbu sítě operátora, druhý pro bezdrátový přístup uživatele k internetu, založený na standardu IEEE802.11n, může rozšířit rozsah bezdrátové sítě; poskytují stabilní přenos až 150 Mb / s. Je kompatibilní se standardy IEEE802.11b a IEEE802.11g.
Funkce
Uživatelská strana EOS-402-W má dva účty s různými oprávněními: účet údržby a uživatelský účet domovské brány. Uživatelé se přihlašují pomocí uživatelského jména a hesla ke konfiguraci nebo správě na EOS-402-W. WAN připojení EOS-402-W podporuje čtyři nastavení rozhraní. Budujte nezávislé kanály správy, video služeb, hlasových služeb a internetových služeb. Připojení WAN může přidávat, upravovat a mazat dílčí rozhraní. Každé dílčí rozhraní má směrovací režim a režim přemostění.
EOS-402-W jako datový rozbočovač domácí a externí sítě, může klasifikovat datový tok podle výsledků vyhledávání služeb na straně uživatele (včetně kabelového a bezdrátového rozhraní), QoS přizpůsobuje různé datové toky; podpora řízení šířky pásma, může omezit maximální šířku pásma proti proudu a šířku pásma dolů každého mostu podsítě, aby se zabránilo dopadu celé přenosové sítě kabelové sítě, když je na straně uživatele jiné síťové zařízení neobvyklé nebo došlo k útoku člověkem. Podpora identifikace priority, identifikace datových balíčků konkrétní služby (jako je datový tok RTP) podle výsledků zjišťování služeb, včetně identifikace 802.1d a identifikace DSCP. Podporují šest front front a různé algoritmy plánování, včetně: SP, DWRR a CAR.
EOS-402-W podporuje přenos šifrování, chrání citlivá data.
Specifikace
Vytvořte model | EOS-402-W |
Porty | |
WAN | Jedno rozhraní kabelu se závitem |
LAN | Čtyři 10 / 100M adaptivní port RJ45 |
televize | Jedno rozhraní koaxiální linky CATV |
Podporované standardy a protokoly | |
IEEE HomePlug AV, IEEE 802.11n, IEEE 802.11g, IEEE 802.11b, IEEE 802.3, IEEE802.3u, CSMA / CA, CSMA / CD, TCP / IP, DHCP, ICMP, NAT, PPPoE | |
Parametry WiFi | |
Rozsah frekvencí | 2,4 ~ 2,4835 GHz |
| Přenosová rychlost | 11n: 270/243/216/162/108/81/54 / 27Mbps 135 / 121,5 / 108/81/54 / 40,5 / 27 / 13,5 Mbps 130/117/104/78/52/39/26/13 / Mb / s 65 / 58,5 / 52/39/26 / 19,5 / 13 / 6,5 Mb / s |
IEEE 802.11g: 54/48/36/24/18/12/9/6 (self-adaptivní) | |
IEEE 802.11b: 11 / 5,5 / 2 / 1M (samo-adaptivní) | |
Číslo pracovního kanálu | 13 |
Technologie šíření spektra | DSSS (přímé šíření spektra) |
Modulace dat | DBPSK, DQPSK, CCK a OFDM (BPSK / QPSK / 16-QAM / 64-QAM) |
Citlivost @ PER (Míra chybovosti paketů) | 270M: -68dBm @ 10% PER; 130M: -68dBm @ 10% PER; 108M: -68dBm @ 10% PER; 54M: -68dBm @ 10% PER; 11M: -85dBm @ 8% PER; 6M: -88dBm @ 10% PER; 1M: -90dBm @ 8% PER; (typická hodnota) |
Přenosová vzdálenost | Vnitřní 120 m, maximálně 360 m venkovní (záleží na prostředí) |
RF napájení | 20dBm EIRP |
Anténa | 3DBi všesměrová anténa s vysokým ziskem |
EOC Parametry | |
pracovní frekvence | 7,5 - 65 MHz |
Výstupní výkon | ≥110dBuV |
Modulační režim | OFDM |
Šířka pásma fyzické vrstvy | 700 Mb / s |
Propustnost vrstvy IP | Exkluzivní nebo sdílený 320 Mb / s |
RF impedance | 75Ω |
CATV RF | |
Pracovní skupina | 87-1000 MHz |
Návratová ztráta | > 16 dB |
Ztráta vložení | ≤1dB |
Síťová média | |
10Base-T: Kategorie 3 nebo vyšší 3 UTP; 100Base-TX: UTP kategorie 5 | |
Indikátory LED | |
WAN | Normálně zapnuto: připojeno; blikající: přenos dat |
LAN | Normálně zapnuto: připojeno; blikající: přenos dat |
Ostatní | Napájení (napájení), EOC (indikátor inicializace čipu EOC), |
Obecné vlastnosti | |
Rozměr (D × Š × V) | 180 (mm) * 110 (mm) * 31 (mm) |
Používejte prostředí | Pracovní teplota: -20 ℃ ~ 55 ℃; |
Externí napájení | Výstup napájecího adaptéru: DC 12V / 1A |
