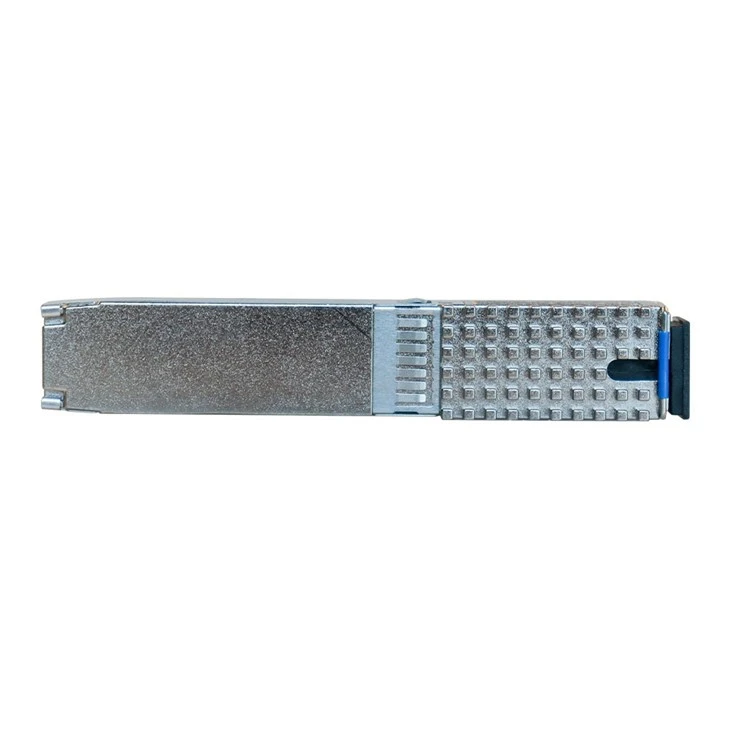

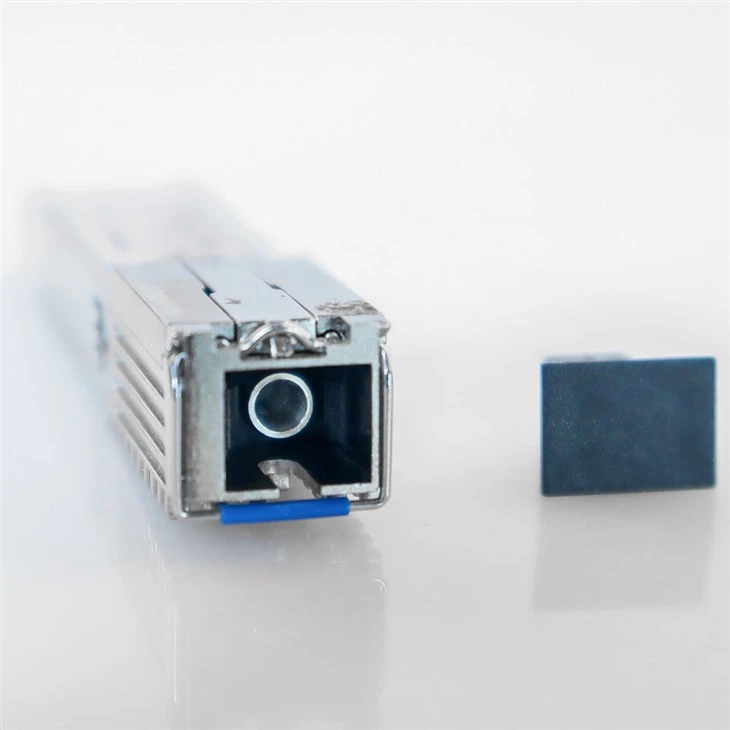

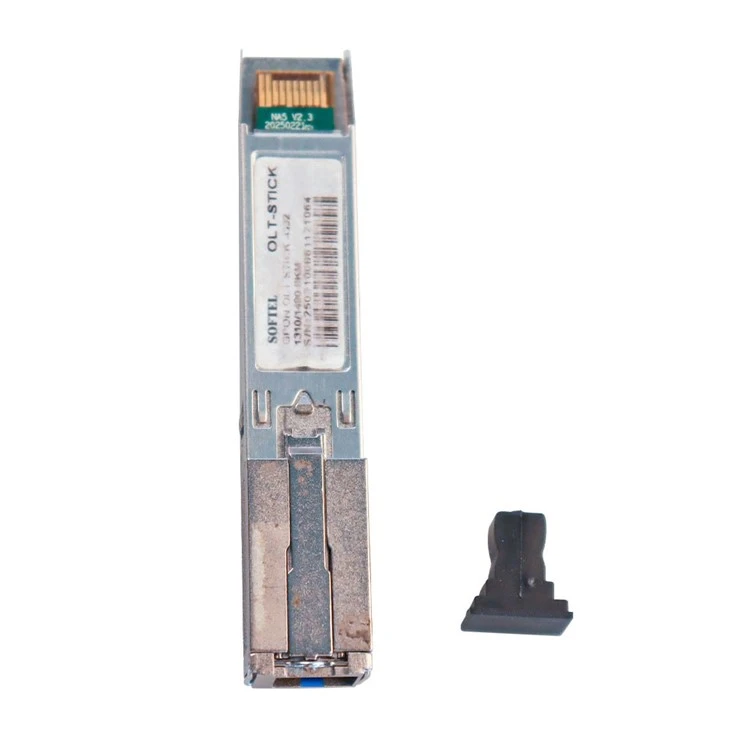

GPON OLT Stick transceiver

Vysílač s přijímačem XGS-PON ONU Stick



Vysílač a přijímač XGS-PON ONU stick je optický síťový terminál (ONT) s malým{1}}faktorem Pluggable (SFP+) balení. XGS-PON ONU stick integruje obousměrnou (max 10 Gbit/s) funkci optického transceiveru a funkci 2. vrstvy. Tím, že je klíč XGS-PON ONU připojen přímo k zařízení pro zákazníka (CPE) se standardním portem SFP, poskytuje více{10}}protokolové propojení s CPE bez nutnosti samostatného napájení.

Vysílač navržený pro jednovidové vlákno a pracuje na vlnové délce 1270nm. Vysílač používá laserovou diodu DFB a je plně v souladu s IEC{5}}60825 a CDRH třídy 1 bezpečnosti očí. Obsahuje funkce APC, obvod teplotní kompenzace pro zajištění shody s požadavky ITU-T G.9807 při provozní teplotě.

Sekce přijímače používá hermeticky zabalený APD-TIA (APD s trans-impedančním zesilovačem) a omezovací zesilovač. APD převádí optickou energii na elektrický proud a proud je transformován na napětí pomocí trans-impedančního zesilovače. Diferenciální signály jsou vytvářeny omezovacím zesilovačem. APD-TIA je AC propojen s omezovacím zesilovačem přes dolní propust.

XGS-PON ONU stick podporuje sofistikovaný systém správy ONT, včetně alarmů, zřizování, DHCP a IGMP funkcí pro samostatné-řešení IPTV na ONT. Lze jej spravovat z OLT pomocí G.988 OMCI.





Vlastnosti produktu

Transceiver XGS{0}}PON ONU s jedním vláknem

1270nm burst-režim 9,953 Gb/s vysílač s DFB laserem

1577nm kontinuální-režim 9,953 Gb/s APD-TIA přijímač

Balíček SFP+ s konektorem SC UPC

Digitální diagnostický monitoring (DDM) s interní kalibrací

0 až 70 stupňů teploty provozního pouzdra

+3.3Voddělený napájecí zdroj, nízký ztrátový výkon

Vyhovuje SFF-8431/SFF-8472/ GR-468

Vyhovuje MIL-STD-883

Vyhovuje FCC Part 15 Class B/EN55022 Class B (CISPR 22B)/ VCCI Class B

Vyhovuje standardu bezpečnosti laseru IEC-60825 třídy I

Shoda s RoHS-6



SoftwareVlastnosti

V souladu s ITU-T G.988 OMCI Management

Podpora 4K MAC záznamů

Podpora IGMPv3/MLDv2 a 512 IP adres vícesměrového vysílání

Podpora pokročilých datových funkcí, jako je manipulace se značkami VLAN, klasifikace a filtrování

Podpora „Plug-and{1}}play“ prostřednictvím automatického-objevování a konfigurace

Podpora Rogue ONU Detection

Přenos dat rychlostí-po drátě pro všechny velikosti paketů

Podpora rámců Jumbo až do 9840 bajtů

Optické charakteristiky



Vysílač 10G
Parametr	Symbol	Min	Typický	Max	Jednotka	Poznámka
Středový rozsah vlnových délek	λC	1260	1270	1280	nm
Poměr potlačení bočního režimu	SMSR	30			dB
Spektrální šířka (-20dB)	∆λ			1	nm
Průměrný spouštěcí optický výkon	PVEN	+5		+9	dBm	1
Napájení-VYPNUTO Optické napájení vysílače	PVYPNUTO			-45	dBm
Poměr vymírání	ER	6			dB
Diagram optického průběhu	V souladu s ITU-T G.9807.1
Přijímač 10G
Středový rozsah vlnových délek		1570	1577	1580	nm
Přetížení	PSAT	-8	-	-	dBm
Citlivost (BOL Plná teplota)	Sen	-	-	-28.5	dBm	2
Bit Error Ratio		10E-3
Ztráta úrovně potvrzení signálu	PLOSA	-45	-	-	dBm
Ztráta úrovně deassetování signálu	PLOSD	-	-	-30	dBm
Hystereze LOS		1	-	5	dBm
Odrazivost přijímače		-	-	-20	dB
Izolace (1400~1560nm)		35			dB
Izolace (1600~1675nm)		35			dB
Izolace (1575~1580nm)		34.5			dB





Elektrické charakteristiky

Vysílač
Parametr	Symbol	Min	Typický	Max	Jednotka	Poznámky
Diferenciální výkyv vstupu dat	VV	100		1000	mVp-p
Vstupní diferenciální impedance	ZV	90	100	110	Ω
Vysílač deaktivovat napětí - Nízké	VL	0	-	0.8	V
Vysílač deaktivovat napětí - vysoké	VH	2.0	-	VCC	V
Burst Čas zapnutí	TBURST_ON	-	-	512	ns
Čas vypnutí série	TBURST_OFF	-	-	512	ns
TX Fault Assert Time	TFAULT_ON	-	-	50	paní
Čas resetování chyby vysílání	TFAULT_RESET	10	-	-	nás
Přijímač
Diferenciální výkyv výstupu dat		900	1000	1100	mV
Výstupní diferenciální impedance	RVEN	90	100	110	Ω
Ztráta signálu (LOS) Assert Time	TLOSA			100	nás
Ztráta signálu (LOS) Deassert Time	TLOSD			100	nás
Nízké napětí LOS	VOL	0		0.4	V
LOS vysoké napětí	VÓ	2.4		VCC	V
