Satelitní optický vysílač optického vysílače

CATV & SAT-IFSatelitní optický vysílač



Optický vysílač přijímá laser DFB s vysokou linearitou, který je přímo modulován pro přenos 47-862MHz a 960 ~ 2600 MHz signálu v jednom vlákně.

Optický vysílač může vybrat standardní vlnovou délku ITU pro systém DWDM pro rozšíření a aktualizaci sítí. EDFA a EYDFA ji lze zesílit pro obrovský systém FTTH. Může být kompatibilní s jakoukoli technologií FTTX PON pro realizaci kombinace CATV, DVB-S, internetu a FTTH.

Optický vysílač přijímá 19 "standardní regály, parametry stroje jsou řízeny mikroprocesorem a stav a poruchový alarm je zobrazen LCD na předním panelu. Standardní RJ 45 podporuje správu SNMP. Vestavěný laserový APC, řídicí obvod ATC zajišťuje, že dlouhý život a spolehlivá práce.

SAT-IF přijímá vysokou oprávnění, pokud je hnací obvod s AGC, aby zajistil vysoce kvalitní přenos analogové televize, digitální televize (DBS-C, DBS-T a Satelitní televize v jednom vlákně.



Charakteristický

● Přijměte DFB laser s nízkým šumem.

● Vynikající návrh obvodu před distováním, při dosahování vysokých standardů hodnoty CNR, stále existuje perfektní hodnota výkonnosti CTB a CSO.

● Inteligentní ventilátor začal běžet, když teplota podvozku dosáhne sady 32 ~ 35 stupňů.

● Ovládání AGC, aby různá úroveň vstupní úrovně RF stále může udržovat značný výstupní výkon.

● displej VFD nebo LED s monitorováním laseru, digitálním displejem, poruchovým alarmem, správou sítě a dalšími funkcemi; Jakmile se laserové operační parametry odchylují od softwaru nastaveného přípustného rozsahu, budou varovat.

● Se standardním rozhraním RS232 pro správu místní sítě a monitorování počítačů.

● Se standardní podporou rozhraní RJ45 SNMP pro dálkové monitorování.

● Vysoce kvalitní přepínací zdroj, může být 90 V ~ 265 V AC nebo -48V DC práce.

● Jeden vstup s frekvencí 47-2600MHz.

● Signál CATV a SAT-IF lze přenášet v jednom vlákně

● Může být zesíleno společností EDFA a EYDFA, kompatibilní s jakoukoli technologií FTTX PON



Parametry

S/N	Položky	Technické parametry					Jednotka		Poznámky
		Min		Typický	Max
Optické parametry
5.1.1	Pracovní vlnová délka	1300		1310	1320		nm	Výběr zákazníkem
		1540		1550	1563		nm	Výběr zákazníkem
5.1.2	Výstupní výkon	8			20		MW	1310nm
		4			10		MW	1550nm
5.1.3	Optická izolace	30					db
5.1.4	Optická ztráta návratnosti	50					db
5.1.5	Konektor vlákna			FC/APC, SC/APC				Výběr zákazníkem
Parametry CATV RF
5.2.1	Šířka pásma		47		862		MHz
5.2.2	Vstupní rozsah		75		85		DBUV
5.2.3	Plochost		-0.75		+0.75		db		47 ~ 862 MHz
5.2.4	C/N		51				db		Zkušební standard GT/T 184-2002
5.2.5	C/ctb		63				db
5.2.6	C/cso		58				db
5.2.7	Ztráta návratnosti vstupu		16				db
5.2.8	RF port			F Imperial
5.2.9	Impedance vstupu			75			Ω
Parametry sat-if
5.3.1	Pracovní šířka pásma		5		2600		MHz
5.3.2	Vstupní rozsah		-40		-25		DBM
5.3.3	Plochost		-1		+1		db		950 ~ 2600 MHz
5.3.4	Ztráta návratnosti vstupu		10				db
5.3.5	RF port			Císařský
5.3.6	Impedance vstupu			75			Ω
5.3.7	Tuner Feeding Vol			0/13/18			V
5.3.8	Cur krmení tuneru				300		Ma
Obecné parametry
5.4.1	Napájení Vol			A: AC160V - 250 V (50 Hz); B: DC48V			V
5.4.2	Spotřeba energie					30	W
5.4.3	Pracovní teplota		0			50	stupeň
5.4.4	Maximální pracovní vlhkost		5			95	%
5.4.5	Rozsah úložiště		-40			60	stupeň
5.4.6	Velikost			1U 19" 483*395*44			mm
5.4.7	Čistá hmotnost (kg)			5			Kg

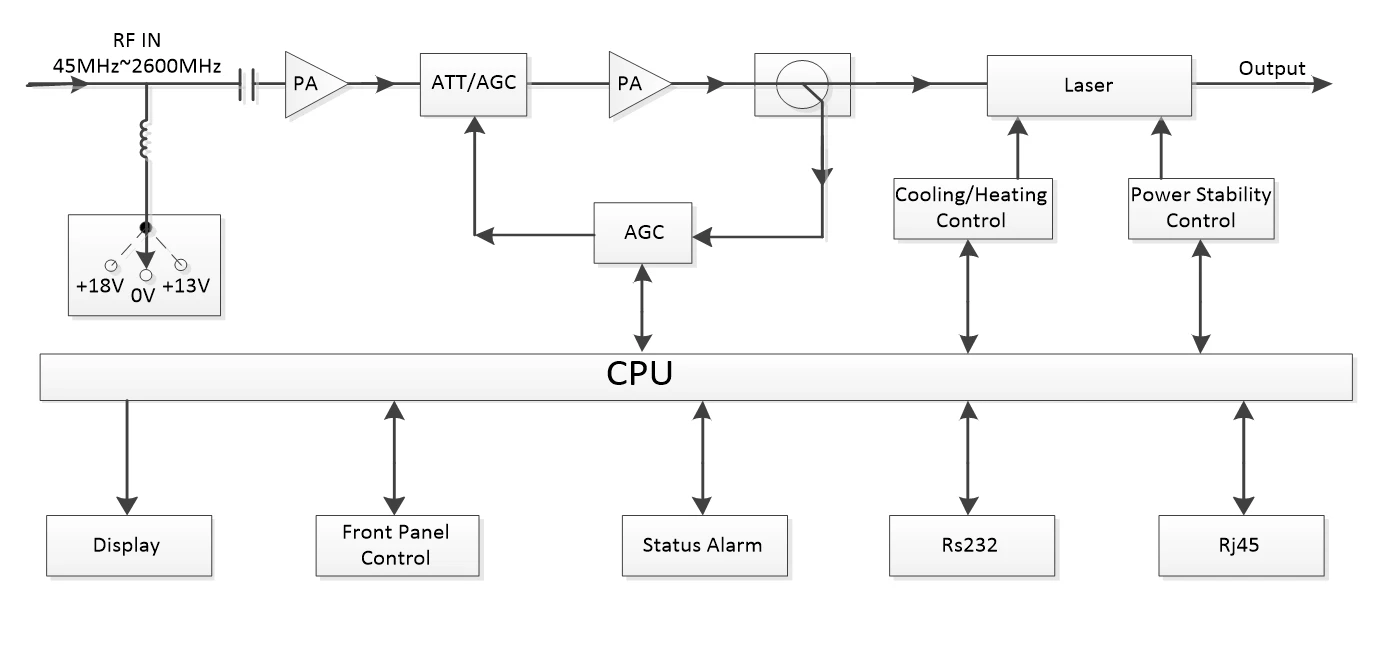

Schéma satelitního optického vysílače CATV



Profil společnosti



FAQ



1. Jaké jsou platební podmínky, které podporujete?

Normálně přijímáme T/T, Paypal, Western Union. Můžete si vybrat podmínky platby, které preferujete.

2. A co dodací lhůta?

V zásadě, pokud máme na skladě, trvá to do 3 ~ 5 pracovních dnů po potvrzení vkladu. Pokud tak neučiníme, závislá doba.

3. A co doprava?

Obvykle si vybíráme FedEx, DHL, TNT a UPS a tak dále, když je zboží malé, zatímco zboží má vysokou hmotnost a objem, doporučujeme použít vzduchovou nebo mořskou přepravu.

4. Můžete pro nás udělat OEM?

Ano. Pokud existuje určité množství objednávek, naše služba OEM zahrnuje tisk, logo a přizpůsobený model.
