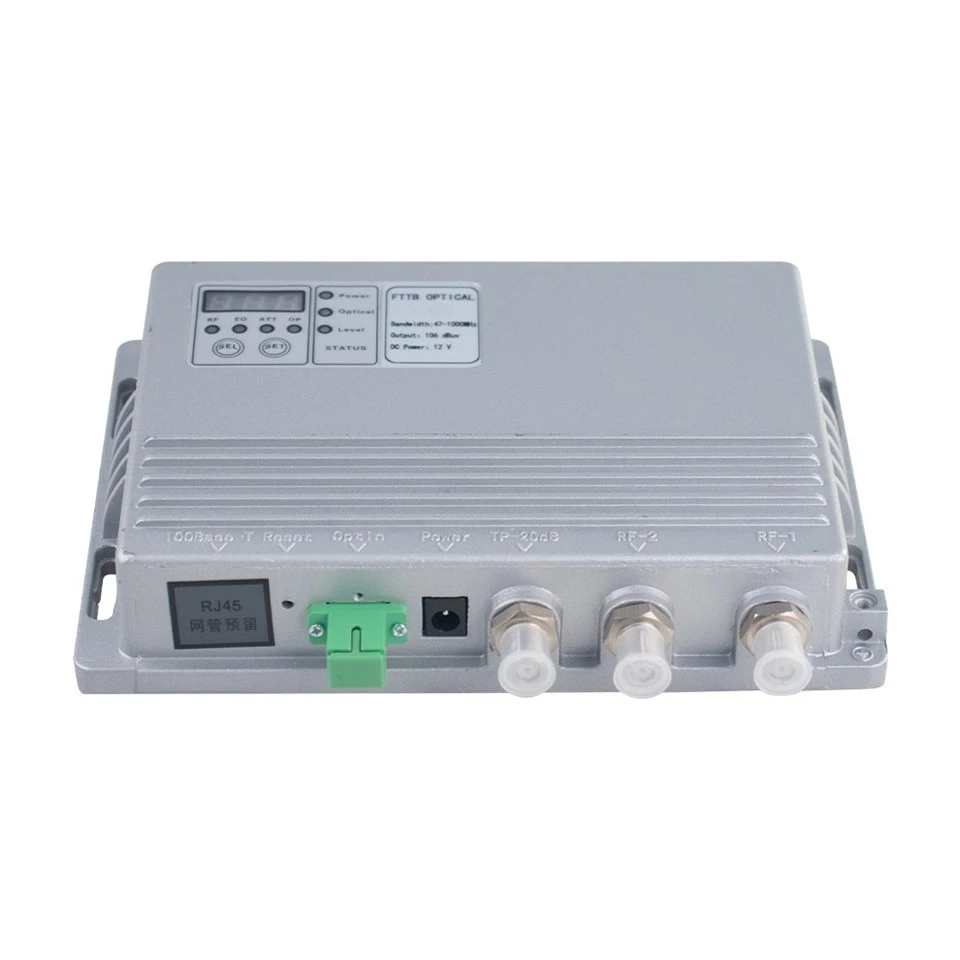

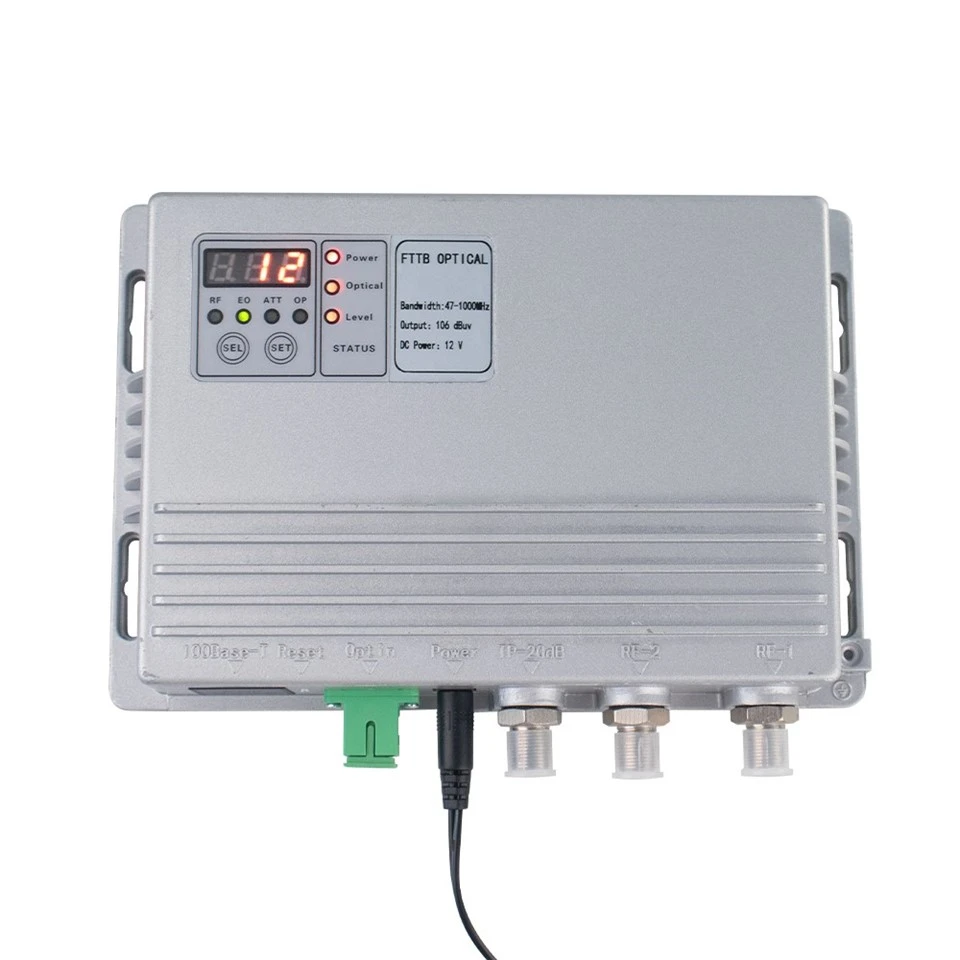

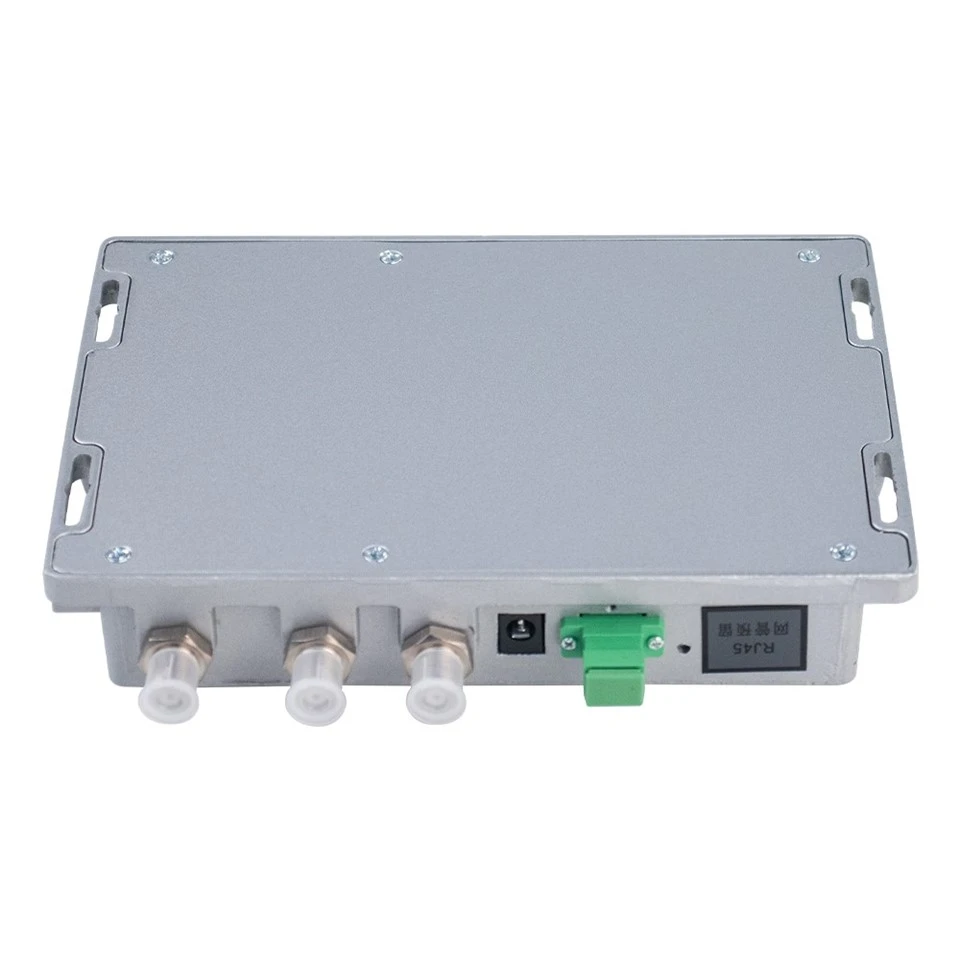

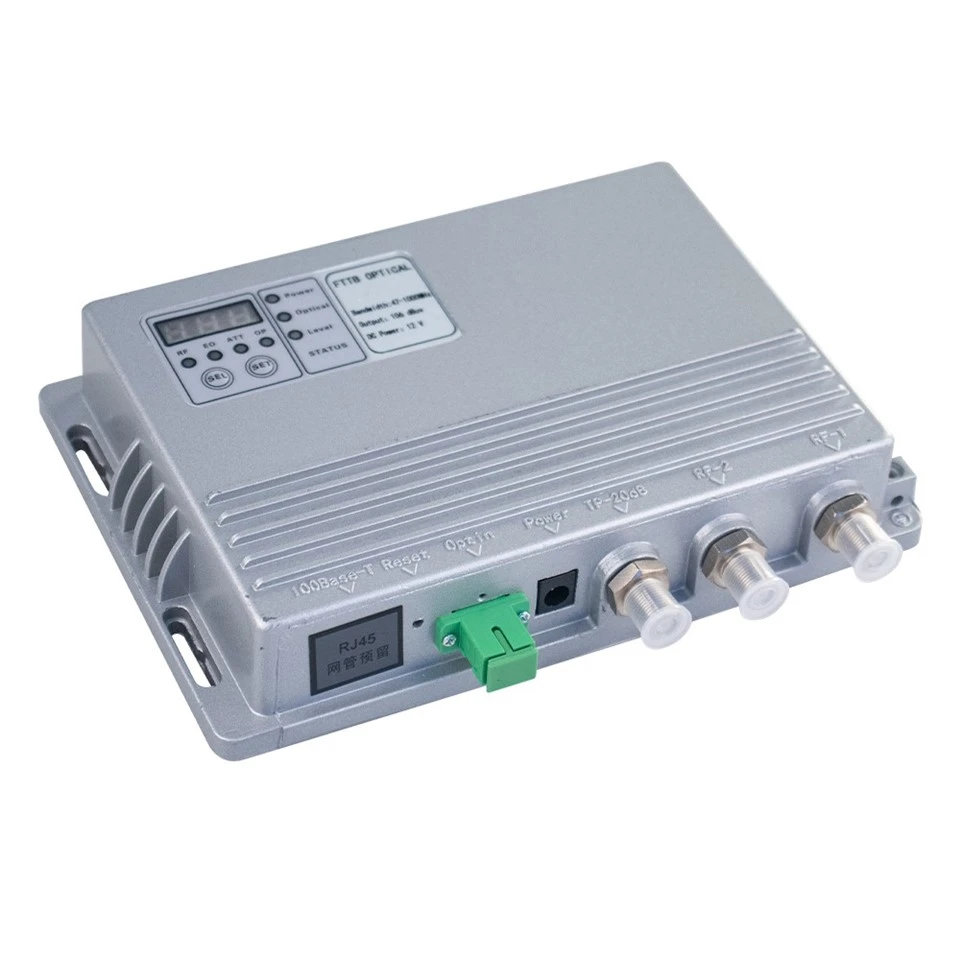

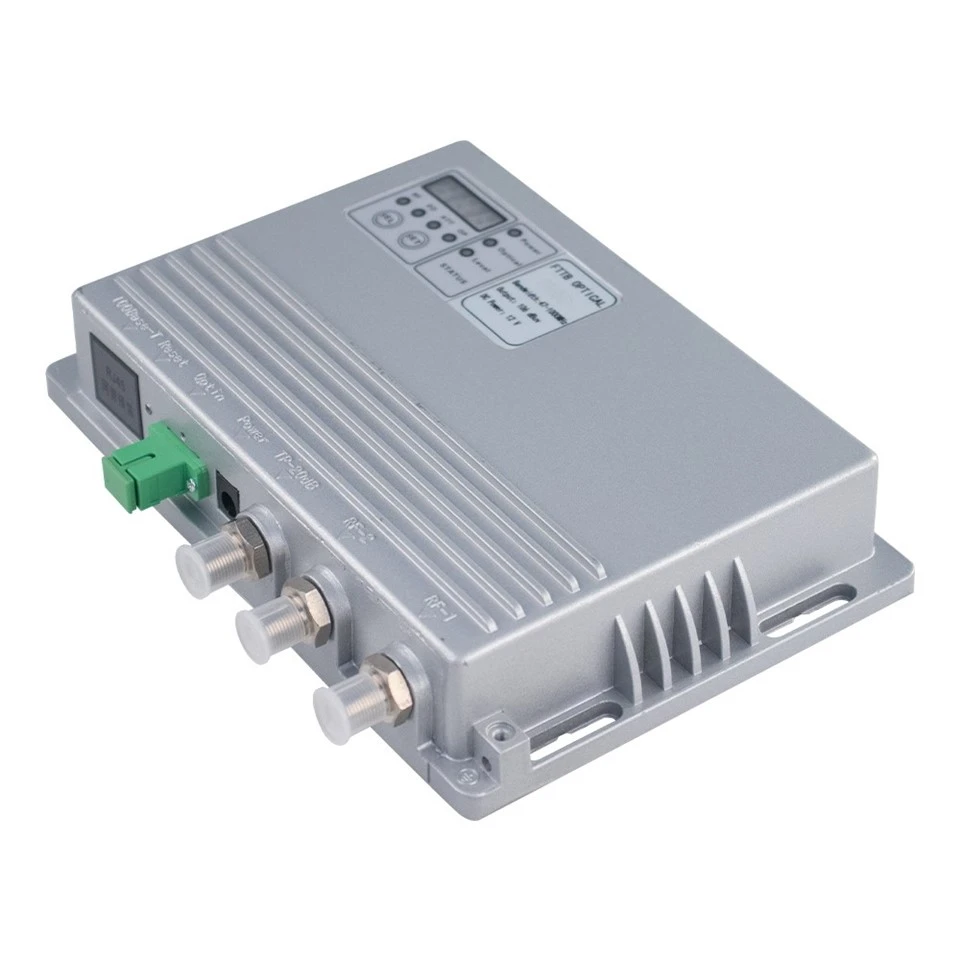

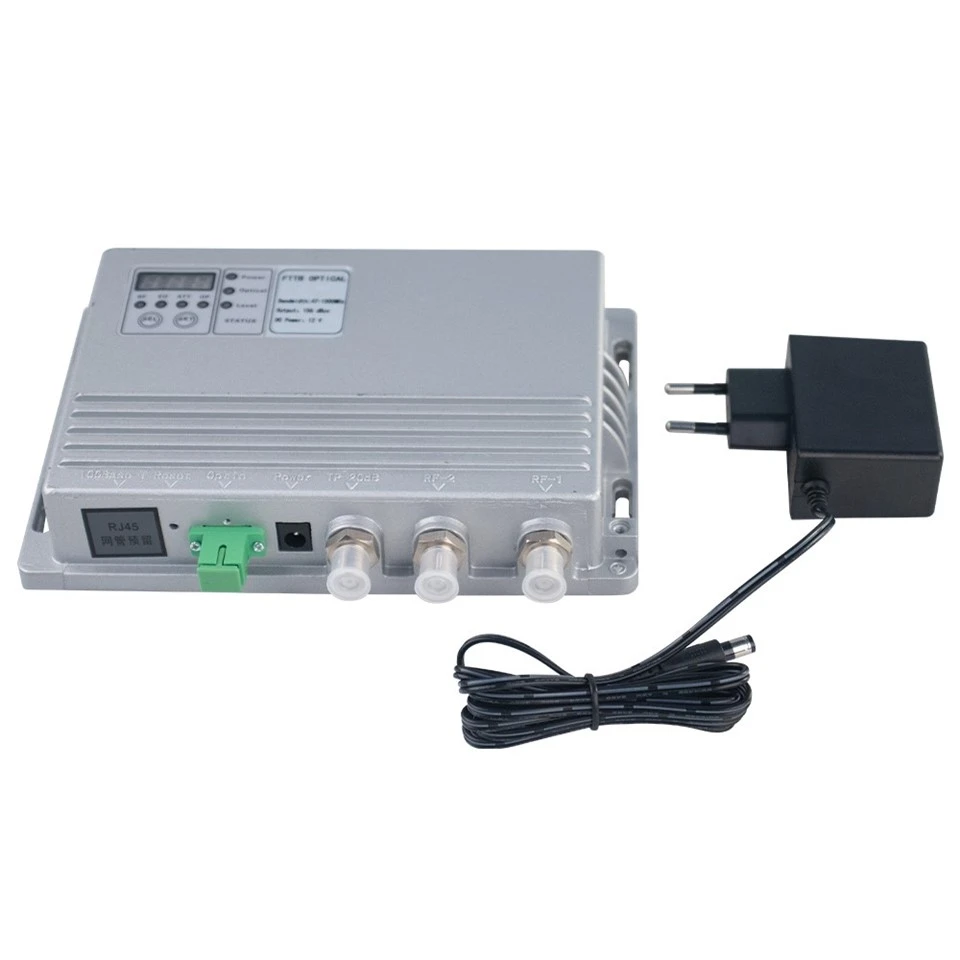

Optický přijímač FTTB

Sériové číslo

Položka

Technické parametry

Poznámky

1

Přijatá vlnová délka

1290-1600 nm

2

Ztráta optické reflexe vstupu

>45db

3

Současná citlivost

0. 85A/W (1310nm reprezentativní hodnota)

4

Rozsah přijaté optické energie

+3 dbm --9 dbm

5

úroveň výstupu

106dbμV ± 1 dB

+2 dbm - -6 dbm přijmout

6

Typ vlákna

Jednotný režim (9/125nm)

7

Typ konektoru optických vláken

FC/APC nebo SC/APC

8

Ekvivalentní vstupní proud šumu

Méně nebo rovné 8PA√ Hz

SJ/T 10663-1995 č .4.21

9

Frekvenční šířky pásma

87-1002 MHz

10

RF v pásmu

± 1 dB

11

Ztráta reflexe RF

Větší nebo rovna 16db (45-1000 MHz)

12

Metriky systému propojení

C/N větší nebo rovna 46 dB

poznámka

C/CTB větší nebo rovna 62 dB

C/CSO větší nebo rovna 62 dB

13

Testovací úroveň portu

-20 db

Ve vztahu k hlavnímu výstupu

14

Rozsahy nastavení zisku

0 ~ 20db (1 dB Progress)

(produktů) opouštějte továrnu 0 db

15

Rozsah úprav naklonění

0 ~ 14db (1 db Progress)

(produktů) opouštějte továrnu 0 db

16

RF výstupní připojení

F-Connector

17

Napětí napájení pro AC

DC +12 A/1A

18

maximální rozptyl výkonu

Méně nebo rovné 10 W

Poznámka: Za zadaných podmínek ztráty spojení nakonfigurujte signály 59 Pal-D analogového televizního kanálu v rámci frekvenčního rozsahu 550MHz a přenášejte digitální modulační signály v rámci 550 MHz na 862 MHz kmitočtový rozsah. Úroveň digitálního modulačního signálu (v šířce pásma 8 MHz) je o 10 dB nižší než hladina nosného analogového signálu. Když je optický výkon optického přijímače -6 dbm, měření C/CTB, C/CSO a C/N. Nominální úroveň výstupního výstupu RF je na frekvenčním bodě 862} MHz, přičemž skutečný výstup je o 10 dB nižší.
