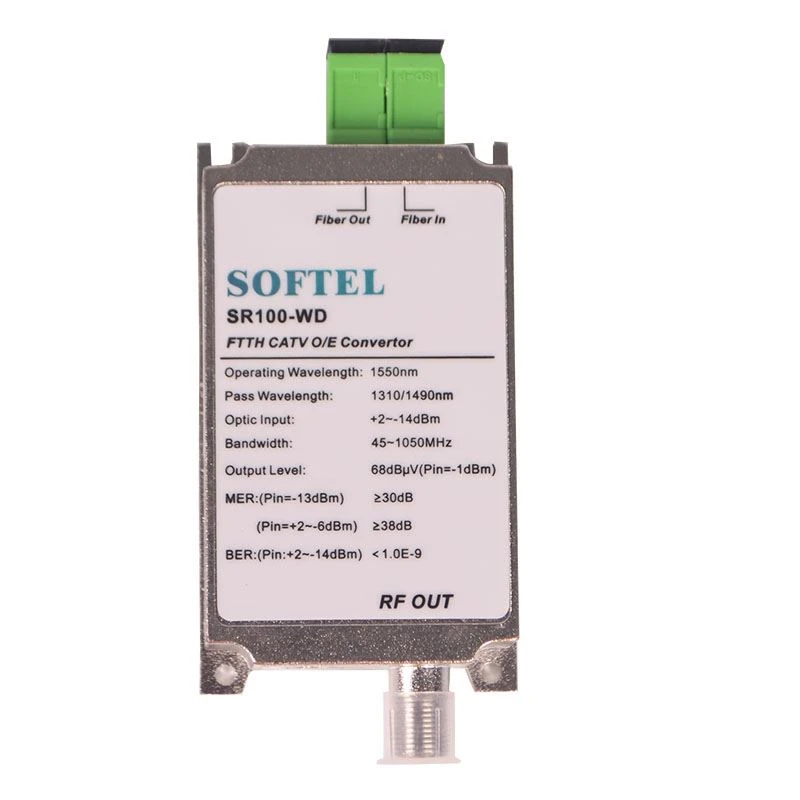

FTTH pasivní optický uzel
Funkce
1. Není potřeba žádné napájení
2. Pracovní šířka pásma 45~1050MHz
3. Výstupní úroveň=68dBμV (Pin=-1dBm)
Aplikace

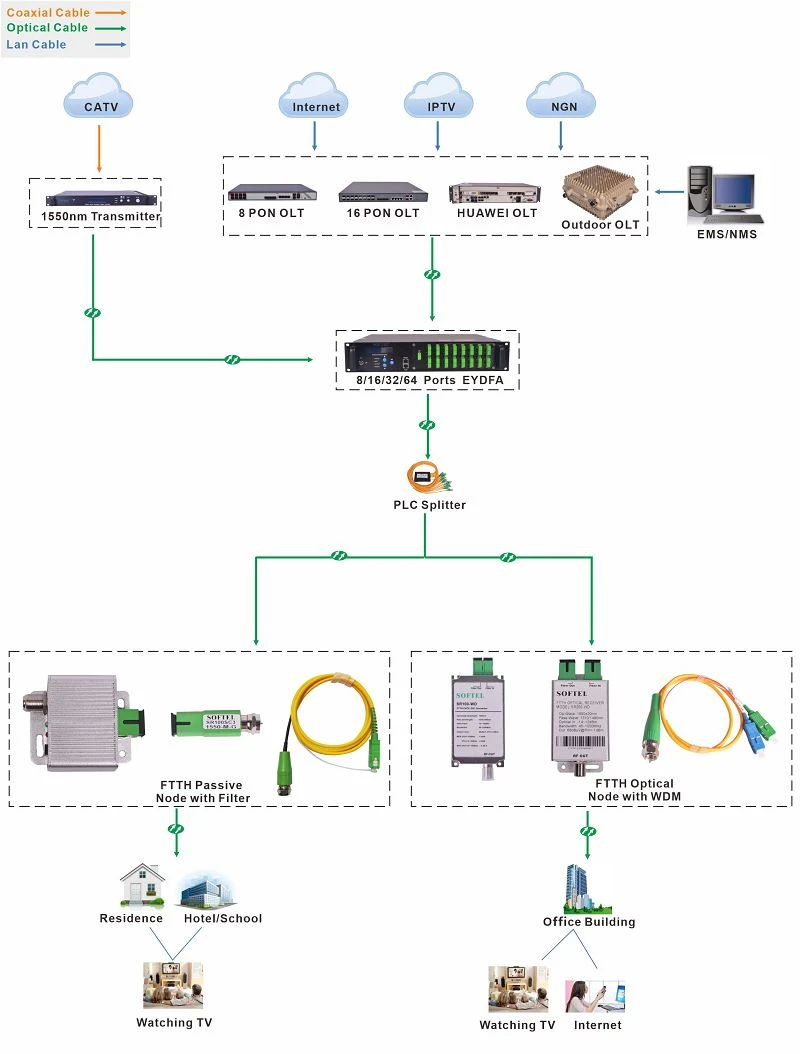

1. CATV FTTH
2. Integrace tří sítí
3. FTTH PON
Optická funkce | Optická funkce | Jednotka | Index | Doplněk |
CATV Pracovní vlnová délka | (nm) | 1260~1620 | SR100 |
1540~1563 | SR100/WF |
Izolace kanálu | (dB) | ≥40 | 1550nm&zesilovač; 1490nm |
Zodpovědnost | (A/W) | ≥0.85 | 1310 nm |
≥0.9 | 1550 nm |
Přijímání energie | (dBm) | +2~-14 |
|
Optická návratová ztráta | (dB) | ≥55 |
|
Optický konektor |
| SC/APC | SR100-SC |
| FC/APC | SR100-FC |
Funkce RF | Pracovní šířka pásma | (MHz) | 45~1050 MHz |
|
Výstupní úroveň | (dBμV) | & gt;68 | Digitální TV (Pin=-1dBm) |
Návratová ztráta | (dB) | ≥14 | 47~862MHz |
Výstupní impedance | (Ω) | 75 |
|
Číslo výstupního portu |
| 1 |
|
RF navázání |
| F-Žena |
|
Funkce digitální TV | OMI | (%) | 4.3 |
|
MER | (dB) | ≥38 | Pin=-1dBM |
≥30 | Pin=-13dBm |
BER |
| & lt;1,0E-9 | Pin: +2~-14dBm |
Obecná funkce | Pracovní teplota | (℃) | -20~+55 |
|
Skladovací teplota | (℃) | -40~85 |
|
Práce relativní tepl | (%) | 5~95 |
|
Velikost (Š)×(H)×(V) | (mm) | 23×53×12 | Typ A (smaltovaný typ) |
Ф13×28 | Typ B (typ vlákna) |
50×88×22 | Typ C (Typ krabice) |
