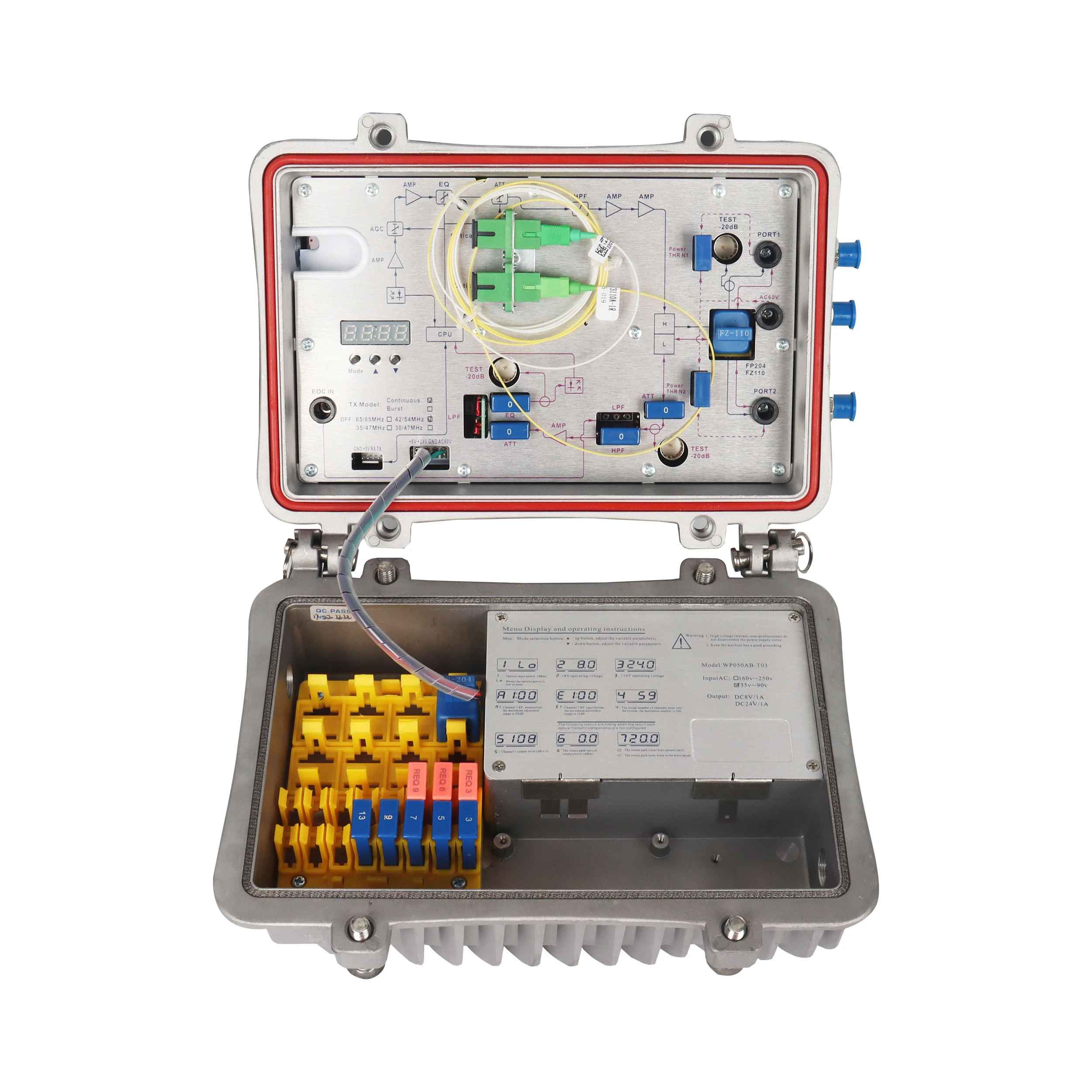

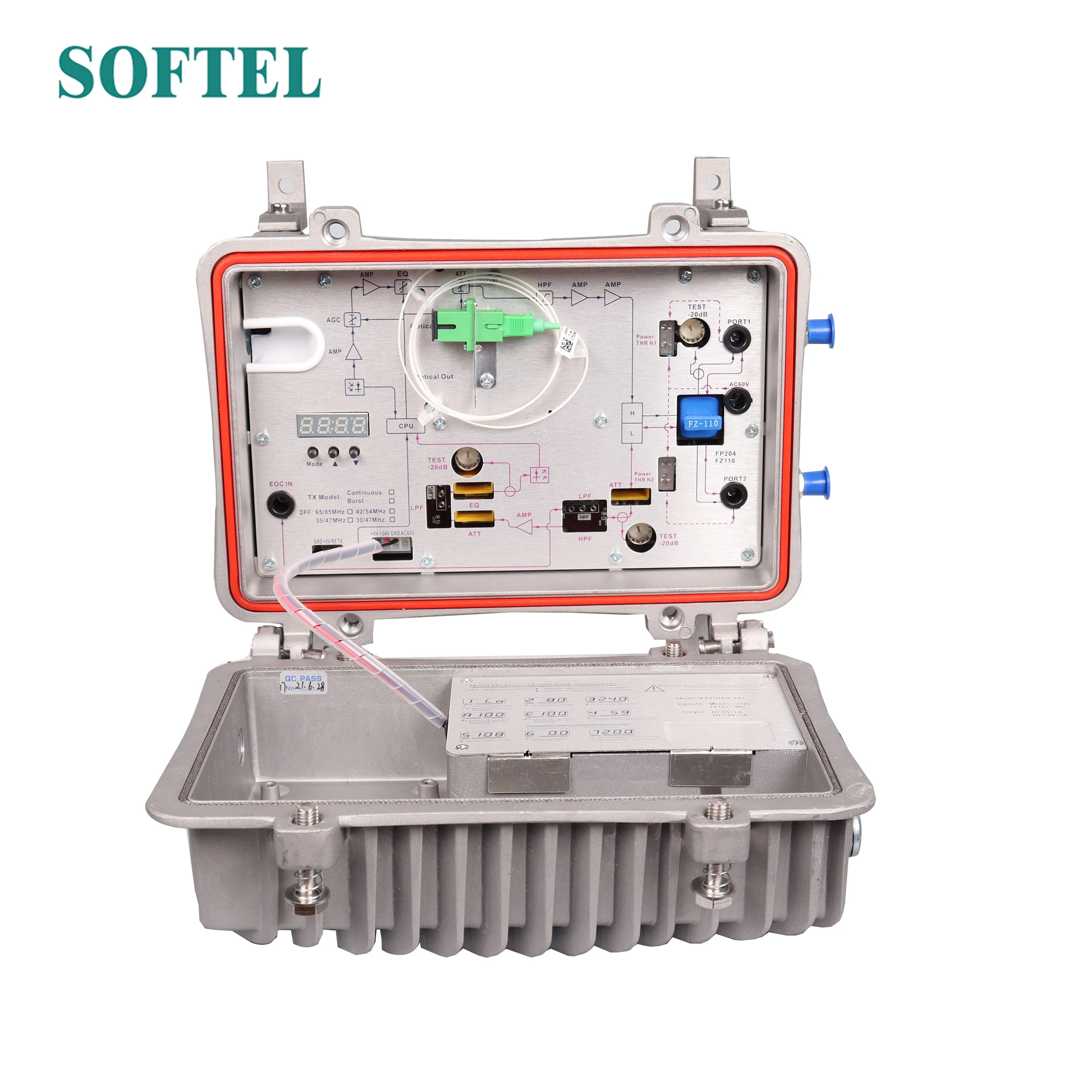

Běžné odstraňování problémů s optickými přijímači
Poruchy optického přijímače lze zhruba rozdělit do tří kategorií: jednou je porucha napájení, druhou je porucha vedení optického kabelu a třetí je porucha optického zařízení. Tyto tři části jsou vzájemně propojeny v celém optickém přenosovém systému. Bez ohledu na to, která část selže, způsobí to, že optická stanice nebude mít žádný signál nebo někdy žádný signál a signál je velmi slabý. Následuje analýza a ošetření některých běžných závad;
Chyba 1: Uživatelé pod optickou stanicí někdy hlásí signály, které někdy neexistují.
Analýza a zpracování; nejprve zkontrolujte stav napájení, zkontrolujte napájecí bod 220 V k napájení 60 V a napájení optického přijímače. Všechny konektory v této části linky musí být pečlivě zkontrolovány. Pokud má konektor mírně špatný kontakt, může to nastat. Zapálení vytváří vrstvu kyslíku, zvyšuje přechodový odpor a pak způsobí, že optický přijímač pracuje přerušovaně. V tuto chvíli, i když signál funguje, je kvalita velmi špatná. Za druhé zkontrolujte uzemnění optické stanice. Pokud není uzemnění nebo je uzemnění špatné, nebo je příliš blízko odkrytého vodiče, po dlouhé době akumulace se na ocelovém prameni nahromadí také silná statická elektřina, která také způsobí výpadek signálu v optické stanici. Tu a tam.
Porucha 2: Napájení optické stanice je normální, ale výstupní signál je velmi slabý nebo není žádný signál.
Analýza a zpracování; v této situaci se nejprve zeptejte na stav signálu ostatních optických stanic přenášených předním optickým vysílačem. Pokud je signál ostatních optických stanic také velmi slabý nebo není žádný signál, zkontrolujte vysílač v počítačové učebně a pracovní stav předního zařízení, pokud je přední zařízení normální, je nutné zkontrolovat vedení optického kabelu od odbočovacího bodu optické stanice k front-endu, aby se zjistilo, zda není poškozen zvenčí. Pokud je prostředí vedení optických kabelů velmi složité, nebo je položeno podzemní potrubí, nelze jej vizuálně kontrolovat a je nutné k posouzení použít zkušební přístroje. Například; použijte funkci detekce bodu přerušení OTDR k nalezení skutečné polohy bodu přerušení a řešení problémů.
Chyba 3, optická stanice má výstup, ale signál je slabý.
Analýza a zpracování; detekce z frontendu na optickou stanici, podle grafu po detekci OTDR najděte na grafu skutečnou polohu optického kabelu s velkým útlumem a zkontrolujte, zda je v blízkosti vedení způsoben kruhový průměr optického kabelu zasažení nebo zachycení se zmenší a dokonce i optický kabel byl zkroucený. Tato porucha obecně potřebuje pouze obnovit optický kabel do původního stavu a signál se může vrátit do normálu.
Chyba 4, optický přijímač nemá RF výstup.
Analýza a zpracování; Po kontrole optického vlasu, vedení a napájecího vedení je normální, je nutné zkontrolovat samotný optický přijímač. Nejprve zapněte optický přijímač, abyste zjistili, zda do něj neproniká voda a zda není cítit zápach spáleniny. Protože když optický přijímač vnikne do vody nebo ji infiltruje, při změně teploty uvnitř a vně stroje se uvnitř stroje vytvoří malé kapičky vody, které mohou snadno způsobit zkrat na desce plošných spojů a vznik jisker. V této době se občas objeví signály a po určité době se elektronické součástky spálí a signál nebude vůbec žádný. Poté zkontrolujte optický přijímací výkon a situaci fotoelektrické konverze. Optický přijímač řady TR má alarmový indikátor ztráty optického vstupního signálu. Když kontrolka svítí, znamená to, že vstupní výkon je nižší než -6,5dBm. Pomocí multimetru otestujte hodnotu vstupního výkonu optického vstupního signálu při 5V/mW. Dále zkontrolujte napájení v optickém přijímači. Někdy optický přijímací modul funguje normálně, ale modul zesilování elektrického signálu nefunguje, protože stejnosměrné vedení napájející zesilovací modul je vadné. Tento typ poruchy je často způsoben tím, že DC spojení mezi horní a spodní částí je při upevňování pláště rozdrceno nebo nejsou dotaženy šrouby pláště, voda vniká, zkratuje a spálí obvod.
Porucha 5, výstupní úroveň optického přijímače je nízká.
Analýza a zpracování; mohou nastat tři situace, když je výstupní úroveň optického přijímače nízká;
[1] Signály horního i dolního konce jsou špatné. Hlavní důvody tohoto druhu selhání jsou; 1. Špatný kontakt nebo znečištění hlavy APC s optickým vláknem; 2. Odpor potenciometru nebo vložky pro nastavení zesílení se zvětší nebo kvalita není dobrá; 3. Výkon modulu zesilovače se zhoršuje.
[2] Signál vyšší úrovně je normální a signál nižší úrovně je slabý. Hlavním důvodem tohoto jevu je špatný kontakt způsobený oxidací a korozí výstupního portu, zásuvného modulu pro nastavení zisku a vyvážení. A to kvůli přerušenému obvodu vyrovnávacího zařízení.
[3] Signál nižší úrovně je normální a signál vyšší úrovně je slabý. Hlavní důvody jsou: výkon modulu zesilovače je špatný, hodnota Q vysokofrekvenčního magnetického jádra se snižuje a vnitřní součásti optického stroje jsou ovlivněny vlhkostí. Vzduchotěsnost optického přijímače polního typu by měla být často kontrolována, aby se zabránilo vnikání dešťové vody.
Porucha 6, výstupní signál optického přijímače vytváří vzájemnou modulaci a rušení moaré.
Analýza a zpracování; důvodem je, že vnitřní zesílení je příliš vysoké, výstupní úroveň je přetížená, oddělovací kondenzátor je otevřený nebo neplatný a stínění je špatné. To lze provést výměnou balanční vložky a oddělovacího kondenzátoru. Pokud je neplatný, je třeba modul zesilovače vyměnit.
Porucha 7, výstupní úroveň optického přijímače je nestabilní.
Analýza a léčba: Většina příčin tohoto druhu selhání jsou uvolněné zásuvné moduly a špatný kontakt. Pájené spoje některých souvisejících součástek jsou slabé, nepájené, blok regulátoru napětí, modul zesilovače, zásuvný modul zesílení a související odporově kapacitní součástky mají špatný výkon, nestabilní práci atd., což způsobuje kolísání výstupního signálu.
Porucha 8: Po zasažení optického přijímače bleskem je výstupní úroveň nízká.
Analýza a zpracování; když je vnější vedení zasaženo bleskem, obvykle způsobí poškození napájení optického přijímače. Části, které se snadno poškodí, jsou bleskojistka, transformátor, filtrační kondenzátor, blok regulátoru napětí a další komponenty. Porucha způsobující nízkou výstupní úroveň je zablokování kanálu signálu nebo zkrat. Zkontrolujte výstupní úroveň fotoelektrického konverzního modulu BGE887BO. Když je vstupní optický výkon -1dB (1310nm), úroveň by měla být kolem 70dB. Po vyrovnání a zeslabení vstupního výkonu Zesilovací modul BGY785A, úroveň výstupního pinu zesilovacího modulu je 98dB, připojen k sedlu F přes distribuční výstup, vyjmut základní desku a zjistil, že spojovací vedení mezi výstupem F sedadlo a rozvodná síť byla spálena a izolace cívky rozvodu byla spálena a zkratována. Převiňte distribuční cívku, připájejte bod přerušení desky plošných spojů a optický stroj funguje zpět do normálu.
Porucha 9, výstupní signál optického přijímače je nestabilní a mění se nepravidelně.
Analýza a zpracování; nejprve zkontrolujte zařízení vyzařující a přijímající světlo. Odstraňte příčinu zařízení. Podle uživatelského průzkumu po silném větru často dochází k tomuto jevu stoupání a klesání. Podle rozboru situace; místo poruchy je pravděpodobněji na spojovací krabici. Při kontrole podél linie se zjistí, že je zde zavěšená spojovací krabice, která se při silném větru hodně houpe. Otevřením a kontrolou se zjistí, že spony, které přitlačují kabel v krabici, jsou uvolněné, optický kabel se může otáčet, optické vlákno je mimo štěrbinu a je navinuto na centrálním upevňovacím šroubu. Jak se optické kabely na obou koncích krabičky otáčejí, optické vlákno namotané na centrálním šroubu se natahuje a mění jako pružina a silový útlum optického vlákna se zvyšuje, což způsobuje nestabilitu signálu. Znovu stiskněte optický kabel a naviňte optické vlákno a výstupní úroveň optického stroje je normální.
