Fusion Splicing Machine
Fusion Splicing Machine

Fúzní splétací stroj

Jedná se o nově navržený fusion splétací stroj. Vypouštění elektrod může být více než 4000krát.

Odeslat dotaz

Představení produktu

Fúzní splétací stroj

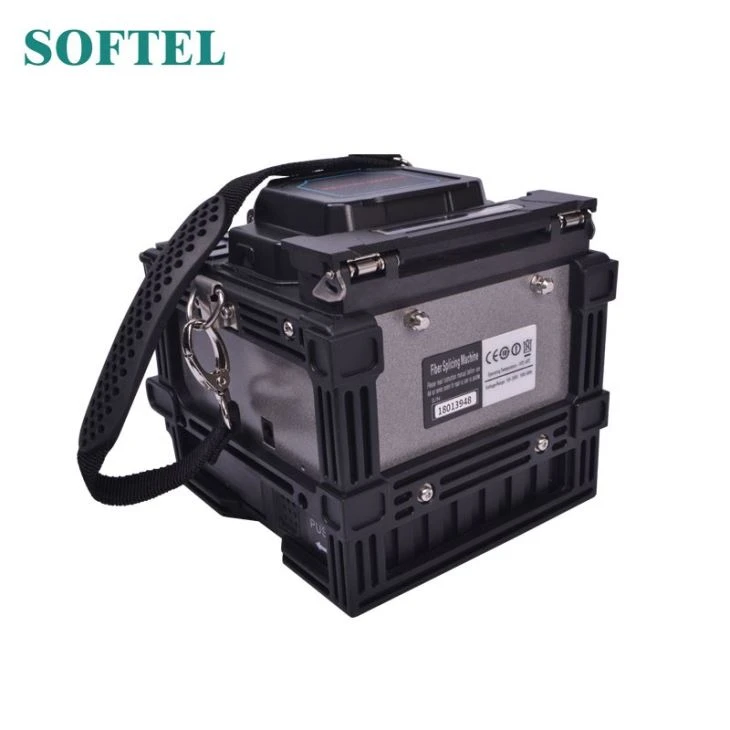

FSP-05 Optical Fusion splicer je nově navržený fúzní splétací stroj. Výkonná funkce a super nízká ztráta splicingu ji činí kompetentní pro výstavbu kmenové linky a FTTX .

Díky kompaktní konfiguraci a přesnému mechanismu se může přizpůsobit spustitelnému prostředí. Velkokapacitní baterie LiIon s bulitinem může podporovat dlouhodobou práci v terénu. Nástroj může přijmout všechny druhy otřesné okolnosti a konzistence splicing ztráty byla zlepšena.

Funkce

6s pro sestřih a 26s pro vytápění

Zvětšení jádra vlákna je až 250X.

Vypouštění elektrod může být více než 4000krát.

Integrovaný ohřívač je snadno a pohodlně ovladatelný.

Má USB port pro aktualizaci softwaru a export datových záznamů.

PAS image digital processing system, core to core alignment PAS image digital processing system, core to core alignment PAS image digital processing system, core to core alignment PAS

ARC kalibrovaný teplotou a tlakem vzduchu automaticky

360° pryžový pancíř chrání stroj před nárazy, vodou a prachem

5200mAh a připojitelná Li-baterie, typická 200 cyklů sestřih a topení

Multifunkční držákové svorky jsou vhodné pro holá vlákna, kabely linie kůže, propojovací kabely atd.

Specifikace fúzního sesadovacího stroje

Použitelné vlákno	SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), ostatní (včetně G.657)
Počet vláken	Jednoho
Použitelné vláknité diamenze	Průměr opláštění: 80 -150μm; průměr povlaku: 160 - 900μm
Typická ztráta spoje	SM:0.02dB, MM:0.01dB, DS:0.04dB, NZDS:0.04dB
Ztráta vrácení	"60db
Délka štěpu vlákna	10-16 mm (průměr povlaku<>
Program spojování	40 skupin
Provozní režim	Ruční, Automatické
Automatické zahřívání	K dispozici
Typická doba spojování	6 sekund
Doba ohřevu trubek	26 sekund pro 60mm a 40mm smrštitelné rukávy
Zvětšení zobrazení vláken	250X (pohled X nebo Y), 125X (pohled X a Y)
Způsob zobrazení a zobrazení	2 CMOS kamery, 4,3 palcový barevný LCD monitor
Skladování výsledku spoje	4000 výsledků
Hodnocení ztrát	K dispozici
Zkouška tahem	1.8-2.2N
Rozhraní	GUI menu rozhraní, snadnější obsluha
Kapacita baterie	5200mAh Li-baterie, typické 220 cykly (spoj a trubka teplo)
Napájení	Adaptér, vstup: AC100-240V (50/60HZ), výstup: DC11-13.5V
Životnost elektrod	Více než 4000 arc vypouštění, lze pohodlně vyměnit
Terminály	Port USB 2.0 pro nahrávání výsledků spoje a upgrade softwaru
Provozní stav	Nadmořská výška: 0-5000m, Vlhkost: 0 95%, Teplota: -10 °C ~ + 50 ° C; Rychlost větru: max 15m/s
Dimenze	149 mm (L)x120mm (W)x127mm (H)
Hmotnost	1,9 kg včetně baterie
