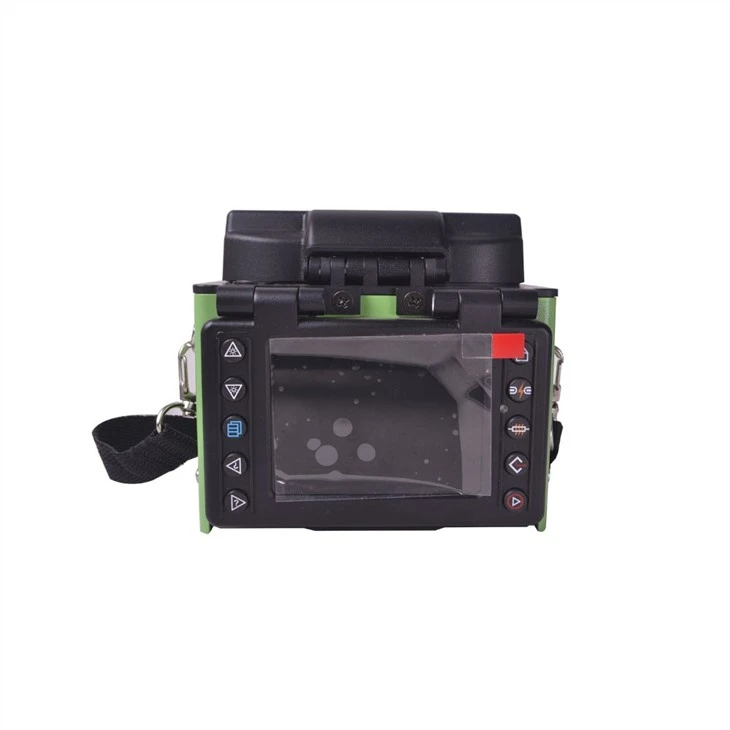

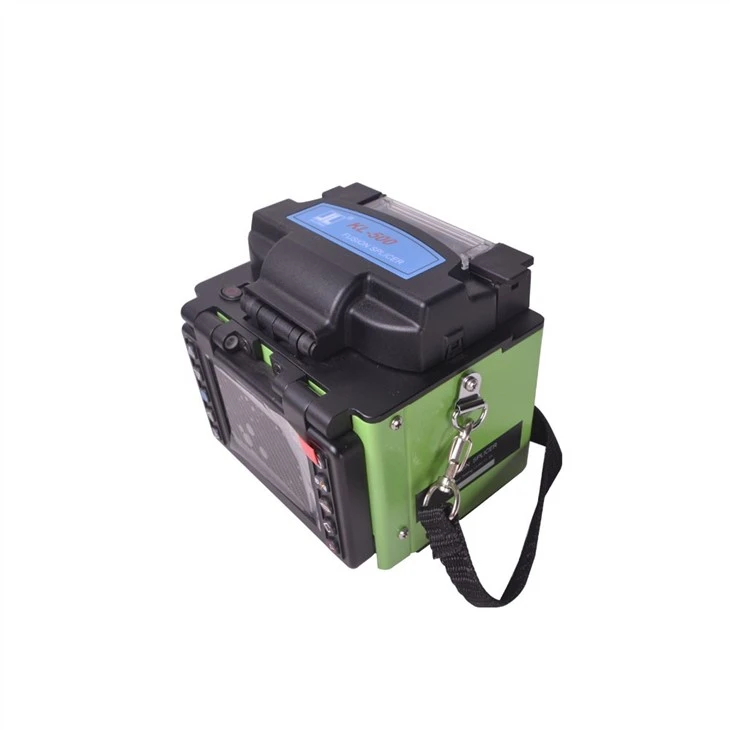

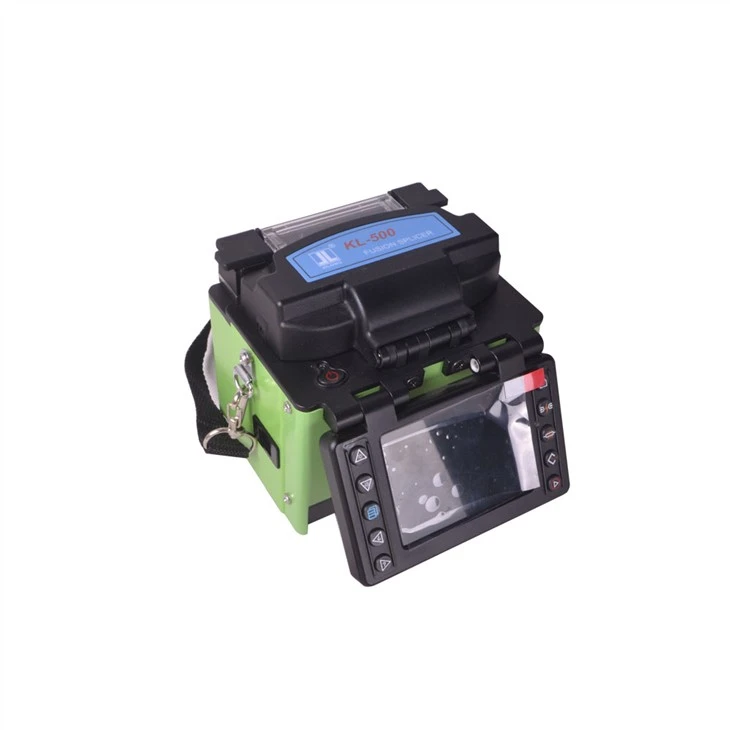

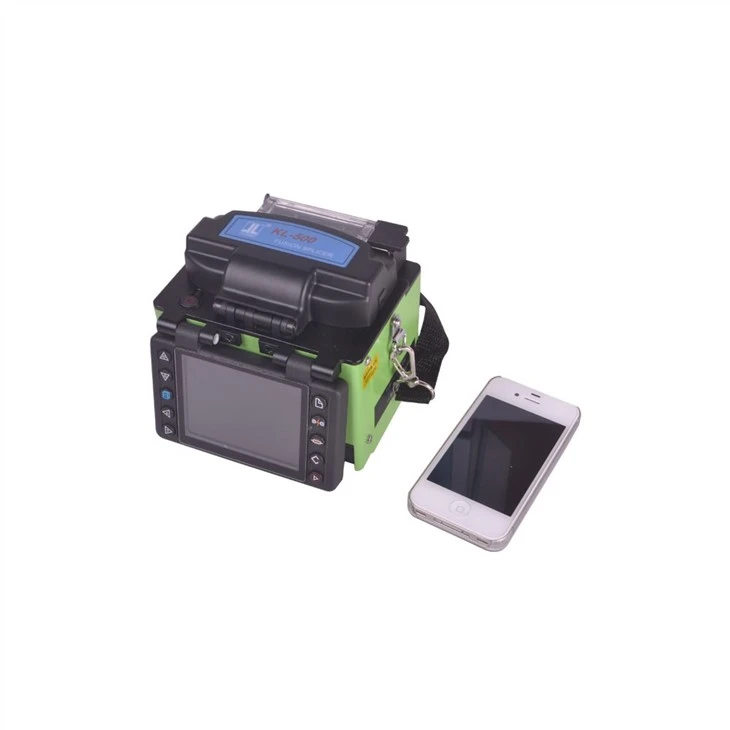

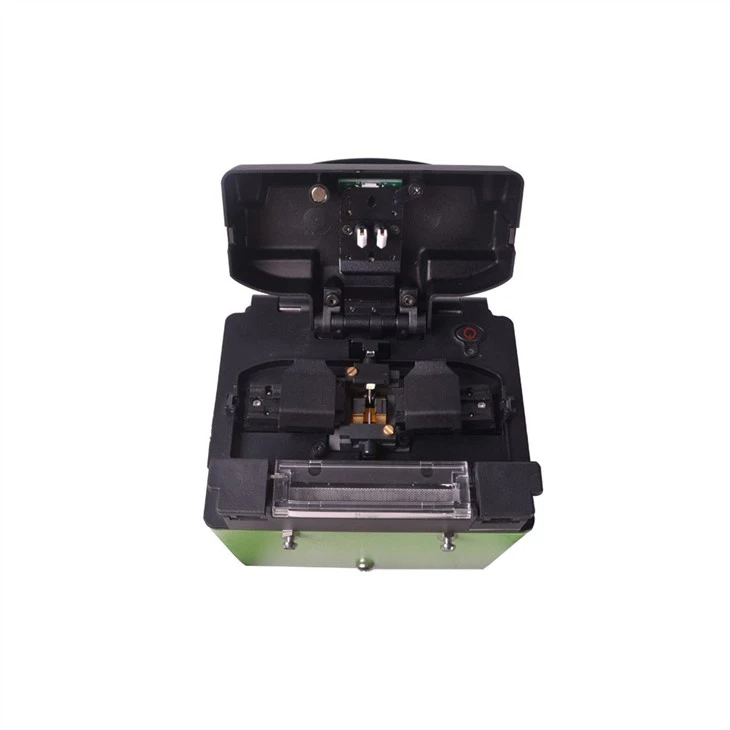

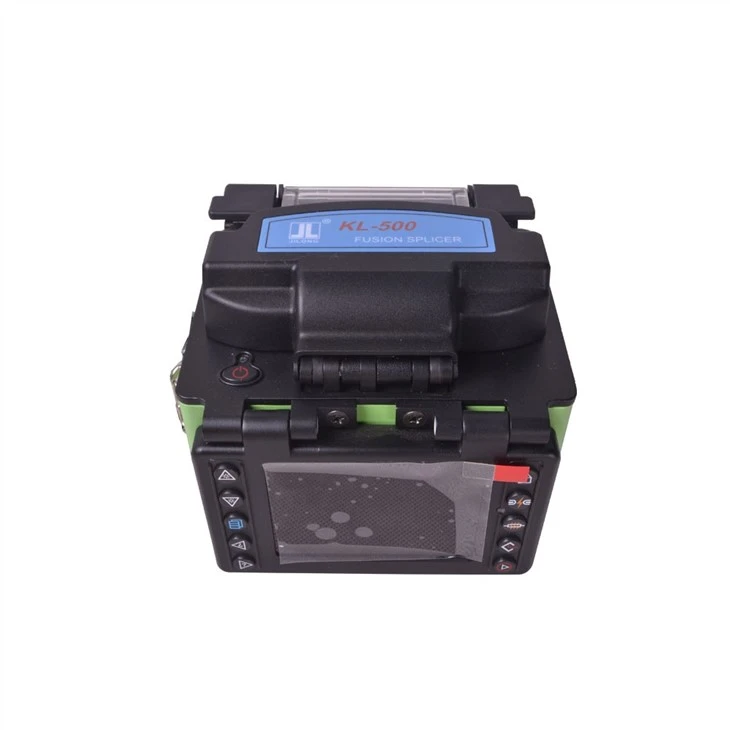

Stroj na sváření optických vláken

Použitelná vlákna

SM MM DS NZDS

Průměr vlákna

Průměr pláště:80-150μm;Průměr povlaku:100-1000μm

Metoda zarovnání vláken

Pečlivý, jádro, plášť, manuál

Skutečná průměrná ztráta spoje

{{0}}.02dB(SM),0,01dB(MM),0,04dB(DS),0,04dB(NZDS)

Typická doba spojování

Typických 9 sekund (standardní SM vlákno)

Typická doba ohřevu trubky

Typicky 30 sec

Uložení výsledku spoje

4000 výsledků, 20 parametrů na výsledek

Zvětšení obrazu vlákna

200X (pohled X nebo Y), 50X (pohled X a Y)

Kapacita baterie

Typických 300 cyklů (zahřívání spoje/trubice s vnitřní Li-baterií)

Monitor

3,5palcový TFT barevný LCD monitor

Zdroj napájení

AC 100-240V s vnitřní Li-baterií AC adaptéru (5200 mAh)

Dimenze

25 mm (D) × 105 mm (Š) × 113 mm (V)

Délka štěpeného vlákna

8-16 mm (průměr povlaku: 250 μm)

Počet vláken

Singl

Návratová ztráta

>60 dB

Režim svařování

Auto Calibrate Normal Special

Spojovací program

53 (chrám), 40 (uživatel)

Délka ochranného rukávu

60 mm, 40 mm

Program ohřevu trubek

9 (šablona), 24 (uživatel)

Zkouška napětí

2N

Životnost elektrody

2500

Terminál

USB

Provozní stav

0-5000 m nad mořem, -10-50 stupeň
Maximální rychlost větru 15 m/s

Hmotnost

1,55 kg včetně baterie
