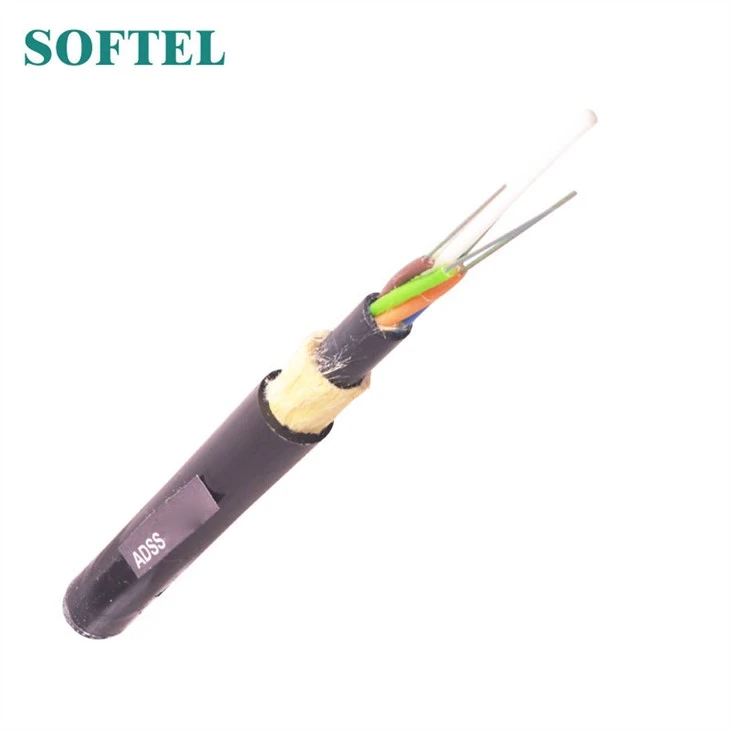

Optický kabel Adss

Optický kabel Adss je kabel s optickými vlákny ve tvaru volné trubice se středovým pevným prvkem FRP

Odeslat dotaz

Představení produktu

Optický kabel Adss

Adss Optical Cable

Přehled produktů optického kabelu Add

Volná konstrukce trubek, plněné želé, prvky (trubky a plniva, je-li to nutné) uloženy kolem nekovového centrálního vyztužovacího prvku, polyesterové příze použité k navázání jádra kabelu, vodotěsná páska obalená jádrem kabelu, aramidová příze vyztužená, 1 ripcord a PE vnější plášť.

Adss Optical Cable 2

Fiber&zesilovač; tubecolor kódzOptický kabel Adss

Ne	1	2	3	4	5	6
Barva	Modrý	oranžový	Zelená	Hnědý	Břidlice	Bílý
Ne	7	8	9	10	11	12
Barva	Červené	Černá	Žlutá	fialový	Růžový	Aqua

Adss Optical Cable 3

Parametry produktu optického kabelu Add

SN	Položka	Jednotka	Hodnota
1	Počet vláken	počet	24
2	Počet vláken na tubu	počet	6
3	Struktura kabelu	počet	1+6
4	Tloušťka vnějšího pláště	mm	Nominální 1.7
5	Průměr kabelu (± 5%)	mm	11.0
6	Hmotnost kabelu (± 10%)	kg / km	88
7	Maximální přípustná velikost	N	4000
8	Krátkodobá láska	N / 100 mm	1000
9	Rozpětí	m	≤100
10	Rychlost větru	km / h	60~140
11	Tloušťka ledu	mm	0
12	Instalace poklesla	%	≥1.0

Charakteristika optického kabelu Adss

3.1 Min. Poloměr ohybu pro instalaci

Statický: 10x průměr kabelu

Dynamický: 20x průměr kabelu

3.2 Teplotní rozsah aplikace

Provoz: -20 ℃ ~ +60 ℃

Instalace: -10 ℃ ~ +60 ℃

Skladování / přeprava: -20 ℃ ~ +60 ℃

3.3 Hlavní mechanický zesilovač GG; zkouška vlivu na životní prostředí

Položka

TestMetoda

Podmínka přijetí

Pevnost v tahu

IEC 60794-1-2-E1

- Zatížení: maximální povolená velikost

- Délka kabelu: přibližně 50 metrů

- Doba načítání: 1 min

- kmen vláken 0,33%

- Žádné přetržení vlákna a žádné poškození pláště.

Crush Test

IEC 60794-1-2-E3

- Zatížení: Krátkodobé rozdrcení

- Doba načítání: 1 min

- Změna ztráty 0,01 dB @ 1550 nm po testu

- Žádné přetržení vlákna a žádné poškození pláště.

Charakteristické proOptický kabel Adss

Informace o vlákně G652D

Průměr pole režimu (1310 nm): 9,2 mm ± 0,4 mm

Průměr pole režimu (1550 nm): 10,4 mm ± 0,8 mm

Mezní vlnová délka kabelového vlákna (LCC): 1260 nm

Útlum při 1310 nm: 0,36 dB / km

Útlum při 1550 nm: 0,22 dB / km

Ztráta v ohybu při 1550 nm (100 otáček, poloměr 30 mm): 0,05 dB

Rozptyl v rozsahu 1288 až 1339 nm: 3,5 £ / s (nm • km)

Disperze při 1550 nm: 18 £ / s (nm • km)

Disperzní sklon při vlnové délce nulového rozptylu: 0,092 £ / s (nm2 • km)

Hlavní mechanický zesilovač GG; zkouška vlivu na životní prostředí

Položka	Testovací metoda	Podmínka přijetí
Pevnost v tahu IEC 794-1-2-E1	- Zatížení: Krátkodobé napětí - Délka kabelu: přibližně 50 metrů	- kmen vláken 0,15% - Změna ztráty 0,1 dB při 1550 nm - Žádné přetržení vlákna a žádné poškození pláště
Crush Test IEC 60794-1-2-E3	- Zatížení: Krátkodobé rozdrcení - Doba načítání: 1 min	- Změna ztráty 0,05 dB @ 1550 nm - Žádné přetržení vlákna a žádné poškození pláště.
Rázový test IEC 60794-1-2-E4	- Body nárazu: 3 - Časy za bod: 1 - Energie nárazu: 5J	- Ztráta změna 0,1 £ dB@1550nm - Žádné přetržení vlákna a žádné poškození pláště.
Zkouška teplotním cyklováním YD / T901-2001-4.4.4.1	- Teplotní krok: +20 ° C → -40 ° C → +70 ° C → +20 ° C - Čas na každý krok: 12 hodin - Počet cyklů: 2	- Změna ztráty 0,05 dB / km @ 1550 nm - Žádné přetržení vlákna a žádné poškození pláště.
